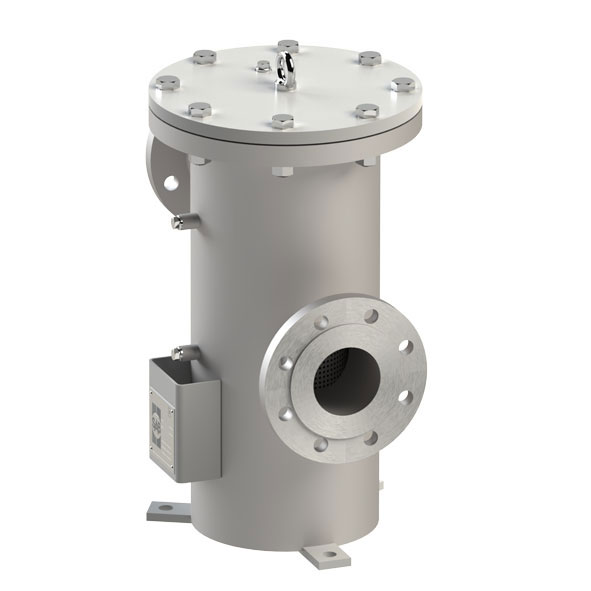

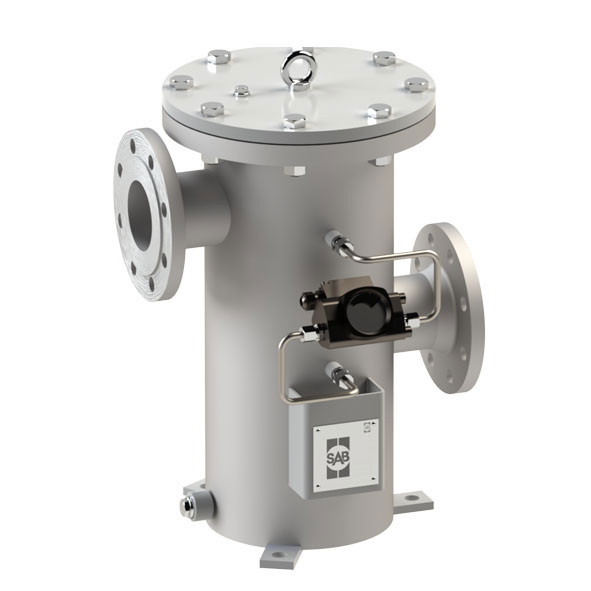

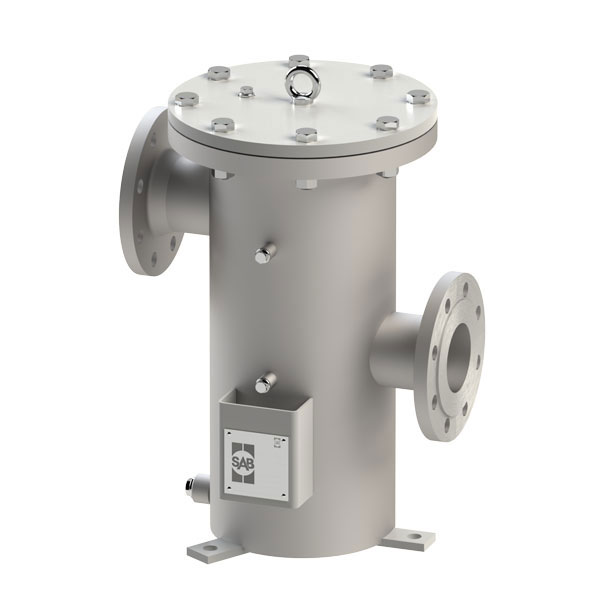

Der Einfachfilter F105 ist ein vielseitig einsetzbarer Filter für flüssige und gasförmige Medien. Er zeichnet sich durch hohe Leistung, geringen Platzbedarf sowie leichte und schnelle Reinigungsmöglichkeit aus. Als Sonderausführung können unter anderem der Ein- und Austrittsflansch beliebig positioniert oder der Siebwechsel durch die Ausrüstung mit unterschiedlichen Deckelverschlüssen optimiert werden. Der Verschmutzungsgrad kann optional über verschiedene Differenzdruckanzeiger überwacht werden. Weitere Optionen, wie z.B. Magneteinsätze oder Schutzanoden, ermöglichen eine anlagenindividuelle Anpassung.
Technische Beschreibung
In der Standardausführung besteht der Filter aus einem geschweißten Gehäuse mit einem durch Schrauben und Muttern befestigten Deckel. Alternativ kann der Filter mit einem Bügel-, Hebel- oder dem sogenannten Kreuzschnellverschluss ausgerüstet werden. Der Filter ist mit einem Korb- oder Ringsieb ausgestattet. Das zu filternde Medium durchströmt den Siebeinsatz von innen nach außen. Der Siebeinsatz besteht aus einem Lochblech, das wahlweise mit Geweben verschiedener Maschenweiten bespannt werden kann.
| Nennweite | DN15 – DN300 |
| Betriebsmedium | Flüssigkeiten und Gase |
| Gehäusewerkstoff | 1.4541 |
| Auslegungsdruck | 10 bar,16 bar, 25 bar |
| Durchfluss | max. 610 m3/h |
| Filtereinsatz | Korbsieb Ringsieb |
| Filterfeinheit | 80 – 1000 µm (Gewebe mit Stützblech) ab 1 mm (Lochblech) 10 – 60 µm (auf Anfrage) |
| Optionen | Differenzdruckanzeiger Opferanode Magneteinsatz Filterständer Deckel-Hebeschwenk Vorrichtung Heizmantel |
F105
